Anschließen von Power PCB 1.06, Main PCB 1.03 und ZS-X11H Motortreiber

[Fürst Ruprecht]

Add the shunt under big capacitor.

I do not understand where the shunt should be placed. On the driver board? Where exactly, what value, what for?



[SefanH]

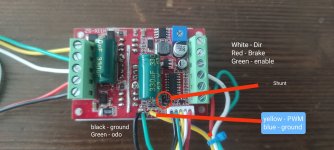

Zwischen dem Kondensator und dem Anschluss für den Hallsensor fehlt ein Jumper. Da muss eine Brücke eingelötet werden um die Steuerung per pwm zu aktivieren.



[SefanH]

Im roten Kreis!



[Fürst Ruprecht]

Ah, Danke, ein JUMPER.



[Fürst Ruprecht]

braucht der Treiber 5V-Signallevel oder funktioniert auch 3,3V ?



[Sascha]

Du meinst das PWM Signal? Da reichen 3.3v



[SefanH]

Die 3,3v vom teensy reichen aus.



[Fürst Ruprecht]

OK. Danke
